效率SMT智能首件測試系統E680支持Excel(2003或2007)格式的坐標文件，如果坐標文件的格式為TXT或者CSV等，需要在外部進行轉換再導入。XY坐標需要文件中包含這5項數據：元件位置、X坐標、Y坐標、角度、板面標識(雙面板時需要這一項)，如果XY坐標內容較為混亂，請在Excel中預先進行整理再進行導入。
具體操作如下：

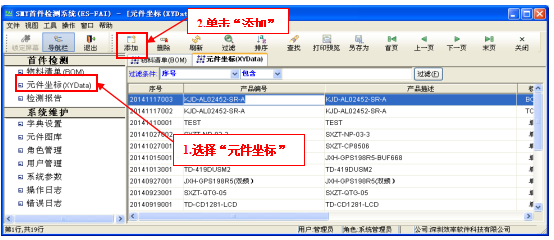

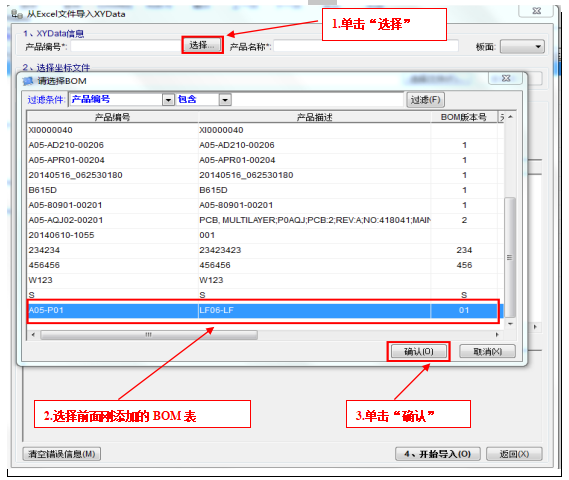

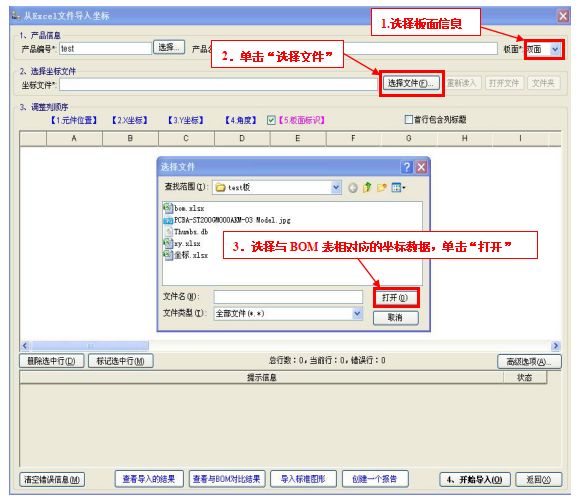

1、選擇導航欄“坐標文件”，單擊“添加”，在彈出的XYData界面選擇BOM信息，PCB板面信息(單、雙、TOP、BOT)，然后再選擇相對應的坐標文件。

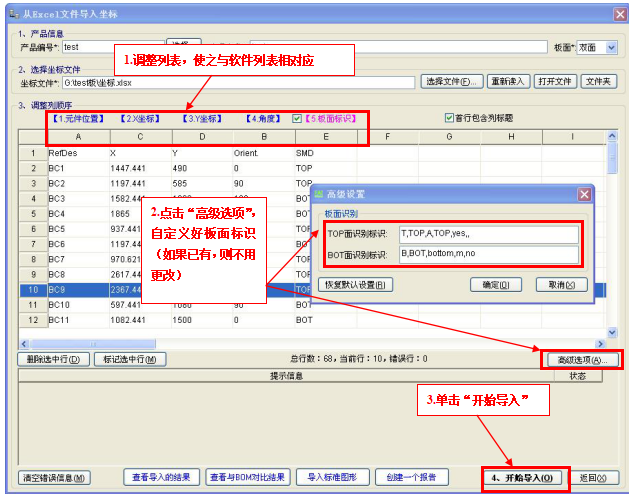

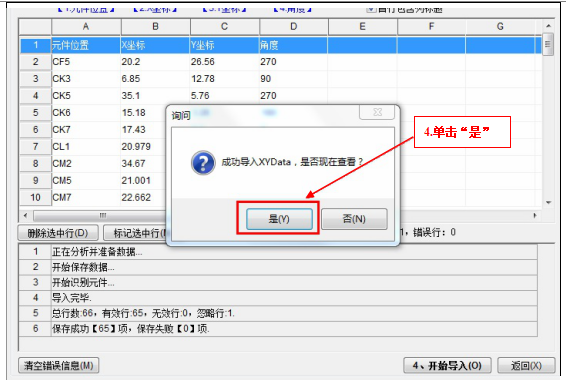

2、打開坐標文件，調整坐標數據列表中有效列與軟件相對應，如有標題，則應將“首行包含標題”打勾，確認無誤后單擊“開始導入”，導入成功再點擊查看XYData。如圖：

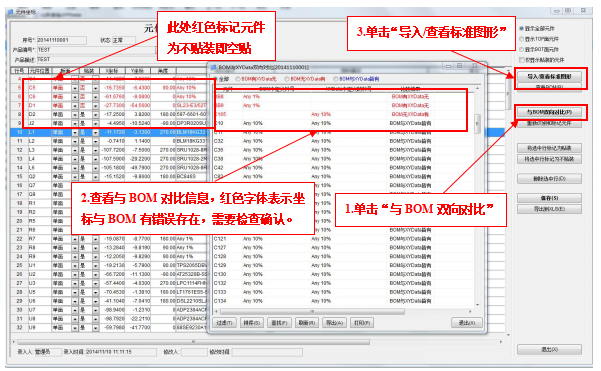

3、坐標文件界面，首先點擊“與BOM雙向對比”，如果坐標文件元件與BOM表元件不符，則會以紅色字體顯示并附有錯誤原因，一般軟件會以BOM文件為依據，BOM文件未定義的元件會自動標記為空貼，也可以人工標記元件是否貼裝，檢查無誤后保存，再點擊“導入/查看標準圖形”。

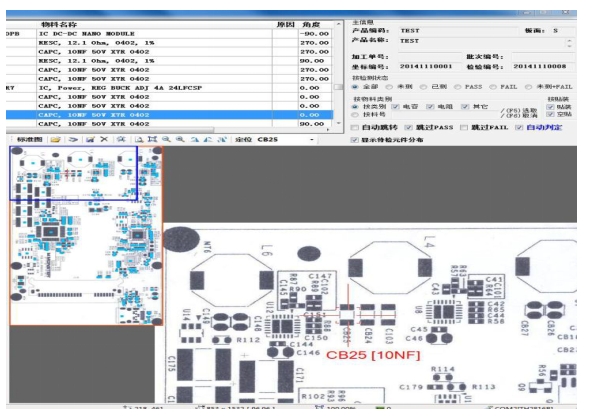

4、進入【導入/查看標準圖形】界面，點擊打開圖標，選擇打開待測元件的標準位號圖，再對圖片進行對點定位，先選好要定位的三個元件(必須選擇左上角、左下角、右下角靠邊的元件)，按住Ctrl鍵不放，當出現十字架時，用十字架中心對準元件中心并單擊鼠標左鍵，在彈出的對話框中輸入該元件的名稱，確定后再選取下一個，完成三個元件選取后，系統將根據坐標自動定位所有元件并以紅色十字標顯示當前選定元件的名稱及標準值。如圖(注意導入的圖片不能太大，3M左右合適)
